Kustom PCB Tembaga Tebal

Rumah / Produk / PCB / PCB Tembaga Tebal

PCB Tembaga Tebal Produsen

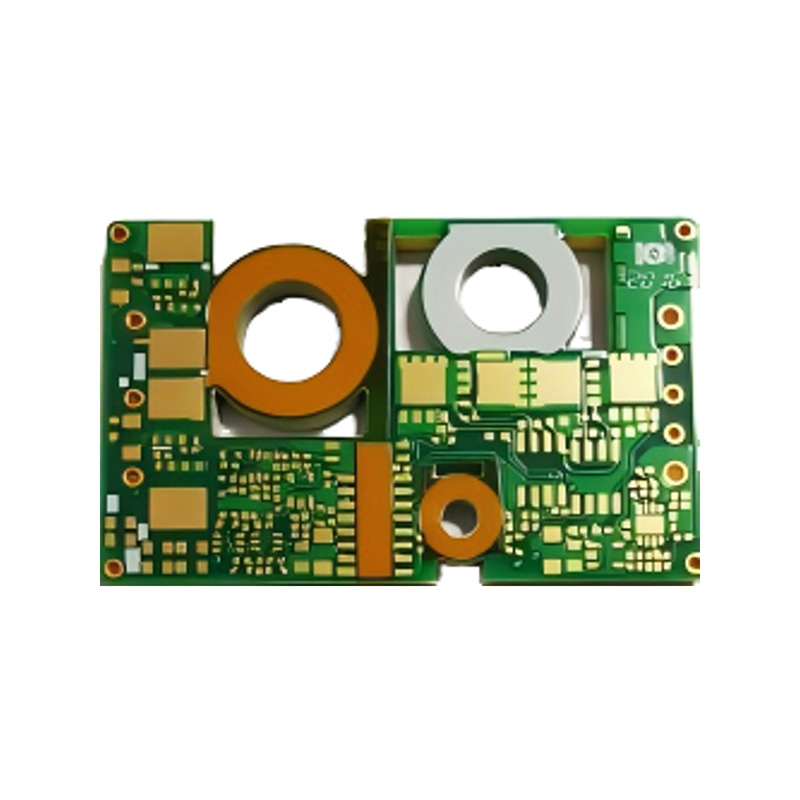

PCB tembaga tebal adalah papan sirkuit tercetak yang dibuat menggunakan proses khusus untuk meningkatkan ketebalan foil tembaga secara signifikan hingga 3 ons atau lebih (hingga 20 ons). Fitur intinya terletak pada kemampuannya yang luar biasa untuk mengalirkan arus tinggi dan menghilangkan panas secara efisien, memungkinkannya memenuhi persyaratan ketat desain kepadatan daya tinggi dan mengintegrasikan sirkuit kompleks melalui struktur tumpukan fleksibel 1 hingga 32 lapisan. Papan ini menawarkan stabilitas mekanis yang luar biasa, berbagai ketebalan (0,3 hingga 6 mm), dan mendukung proses pengeboran dengan rasio aspek hingga 10:1, memastikan keandalan dalam lingkungan kelistrikan yang keras. Oleh karena itu, PCB tembaga tebal telah menjadi solusi pilihan untuk pasokan listrik berdaya tinggi, sistem kontrol otomotif, peralatan listrik industri, dan sistem konversi energi baru, sehingga memberikan dukungan yang kuat untuk perangkat elektronik yang mengonsumsi energi tinggi.

Tentang
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. adalah Tiongkok PCB Tembaga Tebal Produsen dan Kustom PCB Tembaga Tebal Perusahaan. Perusahaan ini berlokasi di Taman Industri PCB Tiongkok, Kawasan Pengembangan Ekonomi Guangde, Provinsi Anhui. Didirikan pada Oktober 2013, pabrik kami menempati area seluas 20.000 meter persegi dan mempekerjakan 110 staf, termasuk lebih dari 7 insinyur profesional dengan pengalaman lebih dari 15 tahun. Produk PCB perusahaan meliputi papan 1-32 lapis, papan Tg tinggi, papan tembaga tebal, papan fleksibel-kaku, papan frekuensi tinggi, papan laminasi dielektrik hibrida, papan lubang tembus, papan berbasis logam, dan papan bebas halogen. Tersedia pembuatan prototipe cepat PCB presisi tinggi, dengan pesanan massal untuk papan satu dan dua sisi dikirim dalam 6-7 hari, papan 4-8 lapis dalam 9-20 hari, papan 10-16 lapis dalam 20-25 hari, papan 16-32 lapis dalam 25-45 hari, papan HDI dalam 25 hari, dan prototipe dua sisi dapat dikirim dalam waktu 24 jam. Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan profesional kepada pelanggan global, dan kami memiliki kemampuan untuk mengirimkan baik dalam jumlah besar maupun kecil. Proses perawatan permukaan produk kami lengkap. Jenis bahan dasar meliputi FR-1, 22F, CEM-1, CEM-3, FR-4 (dengan Tg tinggi, bebas halogen, dll.), papan frekuensi tinggi, dan substrat logam. Semua jenis produk telah lulus sertifikasi sistem manajemen mutu internasional ISO9001, ISO14001, ISO45001, IATF16949, serta sertifikasi keamanan UL. Jaringan penjualan kami meluas dari daerah pedalaman hingga Asia Tenggara, Eropa, dan Amerika. Dalam persaingan pasar yang ketat, kami selalu menerima pujian tinggi dari pelanggan.
Sertifikat Kehormatan
  • NQA
  • Sertifikat UL
  • Sertifikasi Produk
  • Sertifikasi Produk
Berita
PCB Tembaga Tebal Pengetahuan Industri

Mengapa PCB Tembaga Tebal merupakan Komponen Utama dalam Aplikasi Elektronik Tingkat Lanjut?

Dalam dunia papan sirkuit cetak (PCB), PCB tembaga tebal dengan cepat menjadi bahan penting untuk aplikasi berdaya tinggi. Papan khusus ini dirancang untuk menangani arus tinggi dan menawarkan pembuangan panas yang unggul, menjadikannya ideal untuk industri seperti otomotif, telekomunikasi, dan sistem kontrol industri.

Memahami Dasar-Dasar PCB Tembaga Tebal

PCB tembaga tebal berbeda dari PCB standar karena ketebalan tembaganya meningkat, biasanya berkisar antara 3 oz/ft² hingga 10 oz/ft² (atau lebih). Peningkatan kandungan tembaga ini memungkinkan papan ini menangani arus listrik yang jauh lebih tinggi dan menghilangkan panas dengan lebih efektif. Ketika sistem elektronik menjadi lebih kompak dan bertenaga, kebutuhan akan solusi manajemen panas yang kuat telah mendorong permintaan akan PCB tembaga tebal. Papan ini tidak hanya memfasilitasi konduktivitas listrik yang lebih tinggi tetapi juga meningkatkan keandalan dan kinerja perangkat tempat papan tersebut dipasang.

Aplikasi dan Manfaat PCB Tembaga Tebal

PCB tembaga tebal digunakan dalam aplikasi yang memerlukan manajemen arus dan termal yang tinggi. Beberapa aplikasi utama meliputi:

  1. Elektronika Daya:
    Konverter daya, inverter, dan catu daya memerlukan PCB yang mampu menangani tegangan dan arus tinggi. PCB tembaga tebal menyediakan platform yang stabil untuk sistem ini, memastikan efisiensi dan daya tahan bahkan di lingkungan dengan tekanan tinggi.

  2. Industri Otomotif:
    Kendaraan modern, khususnya kendaraan listrik (EV), menggunakan PCB tembaga tebal untuk sistem manajemen daya, sistem manajemen baterai (BMS), dan unit kendali motor. Kemampuannya dalam menangani arus tinggi dan menghilangkan panas secara efektif menjadikan tembaga tebal sebagai material penting dalam elektronik otomotif.

  3. Telekomunikasi:
    Peralatan telekomunikasi, seperti stasiun pangkalan dan penguat sinyal, mendapat manfaat dari PCB tembaga tebal karena sifat konduktivitas dan manajemen panasnya yang unggul. Permintaan akan kinerja frekuensi tinggi dan efisiensi daya dalam sistem telekomunikasi menjadikan tembaga tebal sebagai pilihan ideal.

  4. Aplikasi Industri:
    Sistem kontrol industri dan alat berat yang beroperasi di bawah beban listrik tinggi sering kali menggunakan PCB tembaga tebal untuk memastikan kinerja jangka panjang tanpa kegagalan.

Fitur Utama dan Keunggulan PCB Tembaga Tebal

  1. Peningkatan Pembuangan Panas:
    Lapisan tembaga tebal pada PCB ini memainkan peran penting dalam manajemen panas. Dengan menyediakan area permukaan yang lebih luas untuk pembuangan panas, PCB tembaga tebal membantu mencegah panas berlebih, yang merupakan masalah umum pada aplikasi berdaya tinggi.

  2. Kapasitas Saat Ini Lebih Tinggi:
    PCB tembaga tebal dapat mengalirkan arus lebih banyak secara signifikan dibandingkan PCB standar. Hal ini membuatnya cocok untuk aplikasi intensif daya seperti pengontrol motor, catu daya, dan sistem pencahayaan LED.

  3. Peningkatan Daya Tahan dan Keandalan:
    Peningkatan ketebalan tembaga meningkatkan sifat mekanik PCB, membuatnya lebih tahan lama dan tahan terhadap keausan. Hal ini memastikan umur perangkat elektronik yang digunakan lebih lama.

  4. Resistansi Listrik Lebih Rendah:
    Peningkatan ketebalan tembaga mengurangi resistensi jejak pada PCB, yang menghasilkan lebih sedikit kehilangan daya dan efisiensi sistem elektronik secara keseluruhan lebih baik.

Pertimbangan Desain untuk PCB Tembaga Tebal

Merancang PCB tembaga tebal memerlukan perhatian cermat terhadap beberapa faktor utama, seperti:

  1. Ketebalan Tembaga:
    Ketebalan tembaga harus dipilih berdasarkan persyaratan saat ini dan kebutuhan manajemen termal aplikasi. Biasanya, tembaga yang lebih tebal diperlukan untuk aplikasi arus yang lebih tinggi.

  2. Lebar Jejak:
    Dengan bertambahnya ketebalan tembaga, lebar jejak juga dapat dikurangi. Namun, perancang harus memastikan bahwa lebar lintasan masih cukup untuk menangani beban saat ini tanpa terlalu panas.

  3. Manajemen Termal:
    Strategi pengelolaan termal yang efektif, seperti penggunaan unit pendingin atau saluran termal, mungkin diperlukan untuk memastikan bahwa PCB dapat menghilangkan panas yang dihasilkan oleh aliran arus tinggi secara efisien.

  4. Melalui Teknologi:
    Vias digunakan untuk menghubungkan berbagai lapisan PCB. Pada PCB tembaga tebal, teknologi via khusus digunakan untuk memastikan bahwa vias dapat menangani arus tinggi tanpa kegagalan.

Produksi PCB Tembaga Tebal: Tantangan dan Solusi

Pembuatan PCB tembaga tebal melibatkan teknik yang lebih canggih daripada PCB standar karena lapisan tembaga yang lebih tebal dan perlunya kontrol yang tepat selama proses pengetsaan. Beberapa tantangan utama dalam produksi meliputi:

  1. Distribusi Tembaga Seragam:
    Memastikan bahwa tembaga didistribusikan secara merata ke seluruh papan sangat penting untuk menghindari titik lemah yang dapat menyebabkan kegagalan pada arus tinggi. Hal ini memerlukan proses pelapisan dan pengetsaan yang sangat terkontrol.

  2. Presisi dalam Etsa:
    Mengetsa tembaga tebal memerlukan peralatan canggih untuk menjaga akurasi dan mencegah pengetsaan berlebihan, yang dapat membahayakan integritas papan.

  3. Stres Mekanis:
    Peningkatan ketebalan tembaga dapat menimbulkan tekanan mekanis selama pembuatan, yang harus dikelola dengan hati-hati untuk mencegah PCB melengkung atau retak.

Peran Manufaktur Maju dalam Industri PCB Tembaga Tebal

Sebagai produsen terkemuka PCB berkinerja tinggi, Anhui Hongxin Electronic Technology Co., Ltd. mengkhususkan diri dalam menyediakan PCB tembaga tebal yang memenuhi permintaan ketat berbagai aplikasi berdaya tinggi. Dengan fokus pada kualitas, keandalan, dan efisiensi biaya, Anhui Hongxin memastikan bahwa setiap PCB tembaga tebal diproduksi dengan presisi maksimal dan sesuai dengan standar internasional.

  1. Kapasitas Produksi:
    Fasilitas manufaktur Anhui Hongxin dilengkapi dengan jalur produksi canggih, yang mampu memproduksi PCB tembaga tebal dalam berbagai ukuran dan konfigurasi. Hal ini memungkinkan perusahaan untuk memenuhi permintaan yang terus meningkat akan PCB berdaya tinggi di industri seperti otomotif, telekomunikasi, dan elektronika daya.

  2. Jaminan Kualitas:
    Anhui Hongxin Electronic Technology Co., Ltd. mematuhi standar kontrol kualitas yang ketat, dengan semua produknya memenuhi sertifikasi seperti ISO9001, ISO14001, dan ISO45001. Komitmen perusahaan terhadap kualitas memastikan bahwa setiap PCB tembaga tebal dapat diandalkan dan tahan lama, memberikan kinerja optimal dalam aplikasi arus tinggi.

  3. Efisiensi Biaya:
    Dengan penjualan pabrik langsung dan proses produksi yang efisien, Anhui Hongxin menawarkan PCB tembaga tebal dengan harga bersaing, memberikan nilai terbaik tanpa mengurangi kualitas.

Kesimpulan

PCB tembaga tebal adalah komponen penting dalam elektronik modern, menyediakan kapasitas hantar arus dan manajemen termal yang diperlukan untuk aplikasi berdaya tinggi. Karena industri terus menuntut perangkat elektronik yang lebih efisien dan ringkas, peran PCB tembaga tebal menjadi semakin penting.
