Rekayasa untuk Efisiensi: Panduan Komprehensif untuk Teknologi PCB Berdaya Tinggi

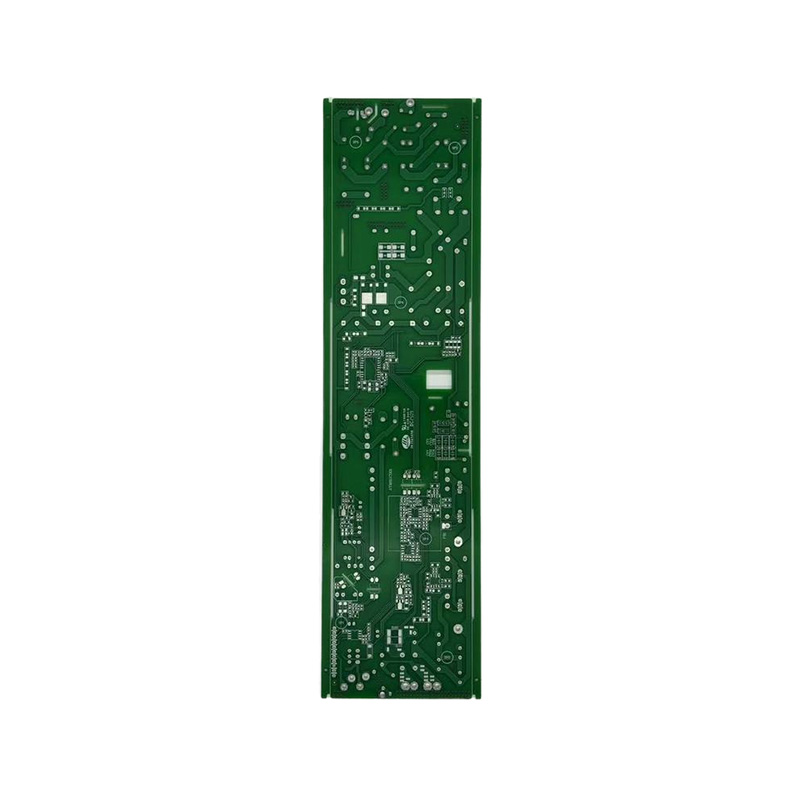

Dalam bidang elektronik modern, pengelolaan energi listrik yang signifikan secara efisien dan andal adalah hal yang terpenting. Itu PCB Daya Tinggi adalah landasan rekayasa untuk aplikasi semacam itu, mulai dari penerangan LED dan pasokan listrik hingga inverter kendaraan listrik dan kontrol motor industri. Tidak seperti papan sirkuit standar, PCB khusus ini dirancang untuk menangani arus tinggi, menghilangkan panas dalam jumlah besar, dan beroperasi dengan andal di bawah tekanan listrik dan termal yang menuntut. Panduan ini menggali pertimbangan desain penting, ilmu material, dan proses manufaktur yang menentukan elektronika daya berkinerja tinggi.
Manajemen Termal: Inti dari Desain PCB Berdaya Tinggi
Tantangan utama dalam aplikasi berdaya tinggi adalah panas. Panas yang berlebihan akan menurunkan kualitas komponen, mengurangi masa pakai, dan dapat menyebabkan kegagalan besar. Oleh karena itu, manajemen termal yang efektif bukan hanya sebuah fitur tetapi sebuah kebutuhan.
Parameter Desain Termal Utama
- Ketebalan Tembaga: Diukur dalam ons per kaki persegi (oz/ft²), jejak tembaga yang lebih tebal membawa lebih banyak arus dengan pemanasan resistif yang lebih sedikit. Papan standar menggunakan 1oz (35µm), sedangkan papan berdaya tinggi biasanya menggunakan 3oz (105µm) hingga 12oz (420µm) atau lebih.
- Konduktivitas Termal Substrat: Kemampuan material untuk menghantarkan panas keluar dari komponen. Standar FR-4 memiliki konduktivitas termal yang rendah (~0,3-0,4 W/mK), sedangkan papan inti logam jauh lebih unggul.
- Termal Melalui Array: Lubang berlapis ditempatkan di bawah komponen panas untuk mentransfer panas dari lapisan permukaan ke lapisan dalam atau unit pendingin khusus.
| Jenis Substrat | Konduktivitas Termal Khas (W/mK) | Kasus Penggunaan Terbaik |
| Standar FR-4 | 0,3 - 0,4 | Aplikasi berdaya rendah hingga sedang dan sensitif terhadap biaya. |
| Inti Aluminium (MCPCB) | 1.0 - 2.5 | LED berdaya tinggi, penerangan otomotif, catu daya. |
| Inti Tembaga | 380 - 400 | Aplikasi dengan daya sangat tinggi atau kepadatan tinggi di mana panas harus disebarkan dengan cepat. |
| Substrat Keramik (AlN, Al2O3) | 20 - 200 | Penguat daya RF frekuensi tinggi, ruang angkasa, dan aplikasi dengan keandalan tinggi. |
Pemilihan Material dan Pertimbangan Listrik
Selain sifat termal, pilihan bahan dan desain menentukan kinerja listrik dan keandalan papan dalam jangka panjang.
- Daya Dukung Saat Ini: Ditentukan oleh ketebalan tembaga, lebar jejak, dan kenaikan suhu yang diijinkan. Insinyur menggunakan grafik IPC-2152 untuk menghitung luas penampang yang diperlukan untuk arus tertentu.
- Kekuatan Dielektrik: Kemampuan lapisan isolasi untuk menahan tegangan tinggi tanpa kerusakan. Ini sangat penting dalam konverter daya dan inverter.
- Stabilitas Bahan: Bahan dengan Tg (Suhu Transisi Kaca) yang tinggi sangat penting untuk mencegah papan melengkung atau terkelupas selama penyolderan dan pengoperasian pada suhu tinggi. Tg 170°C atau lebih tinggi adalah hal yang umum untuk aplikasi yang menuntut.
Produsen seperti Anhui Hongxin Electronic Technology Co., Ltd. menawarkan berbagai macam material, termasuk FR-4 dengan Tg tinggi, substrat logam, dan laminasi khusus, sehingga memungkinkan para insinyur memilih keseimbangan optimal antara sifat termal, listrik, dan mekanik untuk desain spesifik mereka.
Keunggulan Manufaktur dan Jaminan Kualitas
Memproduksi PCB Berdaya Tinggi yang andal memerlukan kemampuan manufaktur tingkat lanjut dan sistem kontrol kualitas yang ketat. Prosesnya melibatkan kontrol yang tepat terhadap tekanan laminasi, ketebalan pelapisan tembaga, dan akurasi pengeboran untuk menciptakan saluran termal yang kuat dan struktur multi-lapisan.
Untuk aplikasi yang sangat penting, seperti dalam industri otomotif, kepatuhan terhadap standar internasional tidak dapat ditawar. Sertifikasi seperti IATF 16949 menunjukkan komitmen produsen terhadap kualitas, konsistensi, dan perbaikan berkelanjutan. Selain itu, Sertifikasi UL memastikan produk memenuhi standar keamanan dan sifat mudah terbakar yang ketat. Portofolio sertifikasi Anhui Hongxin Electronic Technology Co., Ltd., termasuk ISO9001, ISO14001, ISO45001, IATF16949, dan UL, menggarisbawahi kemampuannya dalam menghadirkan PCB Daya Tinggi dengan keandalan tinggi ke basis pelanggan global.
Pertanyaan Umum
Apa perbedaan utama antara PCB standar dan PCB Daya Tinggi?
Perbedaan utamanya terletak pada fokus desain dan komposisi materialnya. PCB standar dioptimalkan untuk integritas sinyal dalam aplikasi arus rendah. SEBUAH PCB Daya Tinggi dirancang untuk mengatasi dua tantangan utama: arus tinggi dan pembangkitan panas yang signifikan. Hal ini dicapai melalui:
- Tembaga Lebih Tebal: Menggunakan tembaga 3oz, 6oz, atau bahkan lebih tebal untuk mengurangi hambatan dan menangani arus tinggi tanpa terlalu panas.
- Substrat Konduktif Termal: Menggunakan inti logam (aluminium atau tembaga) atau bahan khusus lainnya untuk bertindak sebagai heat sink internal.
- Konstruksi Kuat: Desain yang menggabungkan fitur seperti jalur termal dan ukuran bantalan yang lebih besar untuk meningkatkan pembuangan panas dan keandalan penyolderan komponen.
Pada dasarnya, PCB Daya Tinggi adalah platform manajemen termal dan listrik yang dibuat khusus.
Kapan saya harus memilih PCB inti aluminium dibandingkan PCB FR-4 standar?
Anda harus memilih PCB inti aluminium (MCPCB) jika desain Anda melibatkan komponen yang menghasilkan panas dalam jumlah besar yang perlu dibuang secara efisien. Indikator utamanya meliputi:
- LED Daya Tinggi: Ini adalah aplikasi yang paling umum. MCPCB sangat penting untuk menjaga suhu sambungan LED, yang secara langsung memengaruhi kecerahan, konsistensi warna, dan masa pakainya.
- Sirkuit Konversi Daya: Untuk regulator switching, driver motor, dan catu daya dimana komponen seperti MOSFET dan induktor menghilangkan banyak panas.
- Desain dengan Ruang Terbatas: Jika Anda tidak dapat memasang unit pendingin besar, MCPCB mengintegrasikan fungsi penyebaran panas langsung ke papan, menghemat ruang dan menyederhanakan perakitan.
Jika aplikasi Anda murni untuk logika atau pemrosesan sinyal berdaya rendah, papan FR-4 standar lebih hemat biaya. Pilihannya ditentukan oleh anggaran termal desain Anda.
Bagaimana ketebalan tembaga mempengaruhi kinerja PCB Daya Tinggi?
Ketebalan tembaga adalah parameter penting yang secara langsung berdampak pada kinerja PCB Berdaya Tinggi dalam dua cara utama: daya dukung arus dan pembuangan panas.
- Daya Dukung Saat Ini: Jejak tembaga yang lebih lebar dan tebal memiliki hambatan listrik yang lebih rendah. Menurut Hukum Ohm (P = I²R), resistansi yang lebih rendah berarti lebih sedikit daya yang hilang sebagai panas untuk arus tertentu. Tembaga yang lebih tebal memungkinkan Anda menghantarkan arus yang lebih tinggi dengan aman tanpa melebihi batas suhu papan. Misalnya, trace 6oz dapat membawa arus jauh lebih banyak dibandingkan trace 1oz dengan lebar yang sama.
- Penyebaran Panas: Tembaga merupakan konduktor panas yang sangat baik. Lapisan tembaga tebal bertindak sebagai penyebar panas, mendistribusikan panas dari komponen panas (seperti IC daya) ke area PCB yang lebih luas. Hal ini mengurangi suhu "titik panas" dan membuat seluruh papan lebih efisien dalam mentransfer panas ke lingkungan sekitar atau unit pendingin.
Memilih ketebalan tembaga yang tepat merupakan trade-off mendasar antara kinerja, biaya, dan kompleksitas produksi.
Fitur desain apa yang penting untuk memastikan keandalan jangka panjang dari PCB Berdaya Tinggi?
Memastikan keandalan jangka panjang pada PCB Berdaya Tinggi memerlukan desain proaktif untuk mengurangi tekanan akibat arus tinggi dan siklus panas. Fitur penting meliputi:
- Bantalan Pereda Termal: Untuk komponen lubang tembus yang disambungkan ke bidang tembaga besar (seperti ground atau listrik), digunakan sambungan pelepas panas. Mereka mengurangi efek heat sink langsung selama penyolderan, memastikan sambungan solder yang baik, sekaligus tetap memberikan sambungan listrik dan termal yang baik selama pengoperasian.
- Memadai Melalui Ukuran dan Pelapisan: Via termal harus cukup besar dan memiliki ketebalan lapisan tembaga yang cukup untuk mentransfer panas secara efektif. Untuk aplikasi dengan keandalan tinggi, melalui pengisian dan pembatasan dengan solder atau epoksi dapat mencegah masuknya uap air dan meningkatkan perpindahan panas.
- Lapisan Konformal: Menerapkan lapisan pelindung kimia dapat melindungi papan dari kelembapan, debu, dan kontaminan kimia, yang sangat penting dalam lingkungan industri atau otomotif yang keras.
- Pemilihan Bahan: Menggunakan material dengan Tg tinggi dan Koefisien Ekspansi Termal (CTE) yang rendah mengurangi tekanan mekanis pada vias dan komponen selama fluktuasi suhu, mencegah retak dan delaminasi seiring waktu.
Fitur-fitur ini, dikombinasikan dengan manufaktur di bawah sistem kualitas seperti IATF 16949, sangat penting untuk menciptakan PCB Berdaya Tinggi yang akan bertahan selama bertahun-tahun di lapangan.
