Papan PCB Multilapis Grosir

Rumah / Produk / PCB / PCB berlapis-lapis

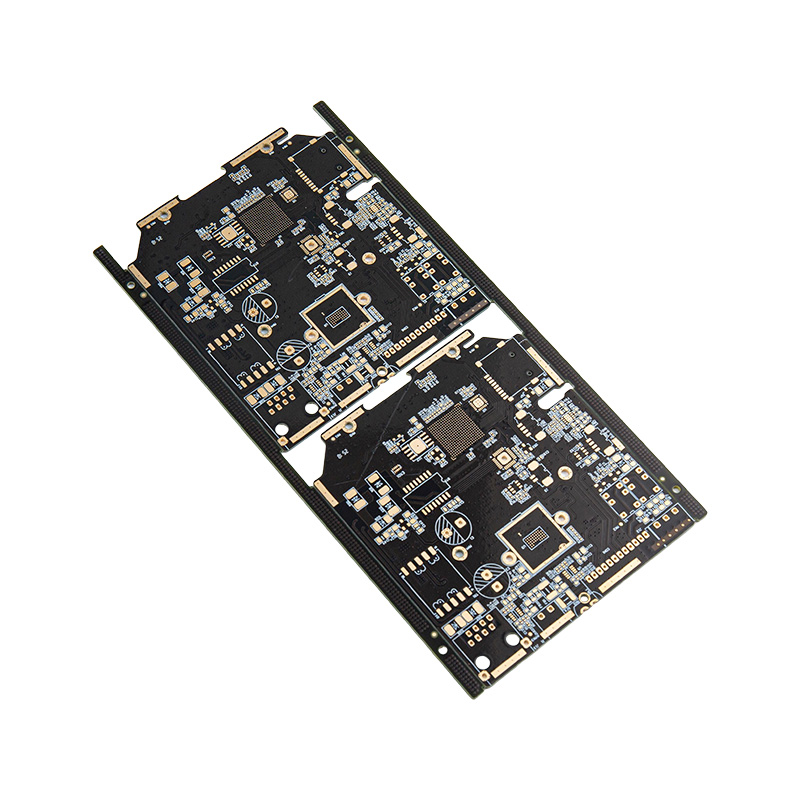

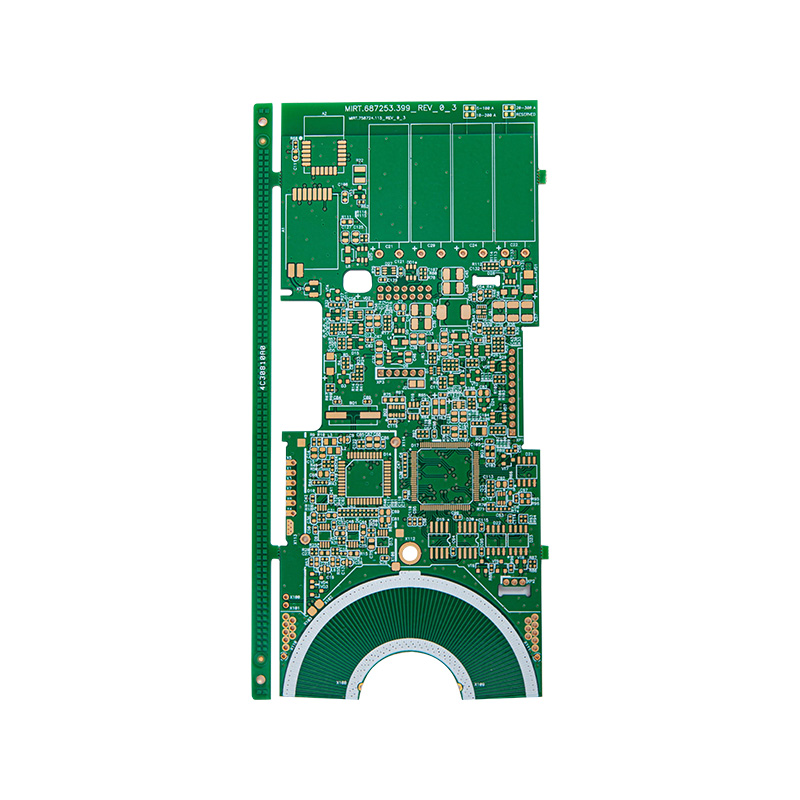

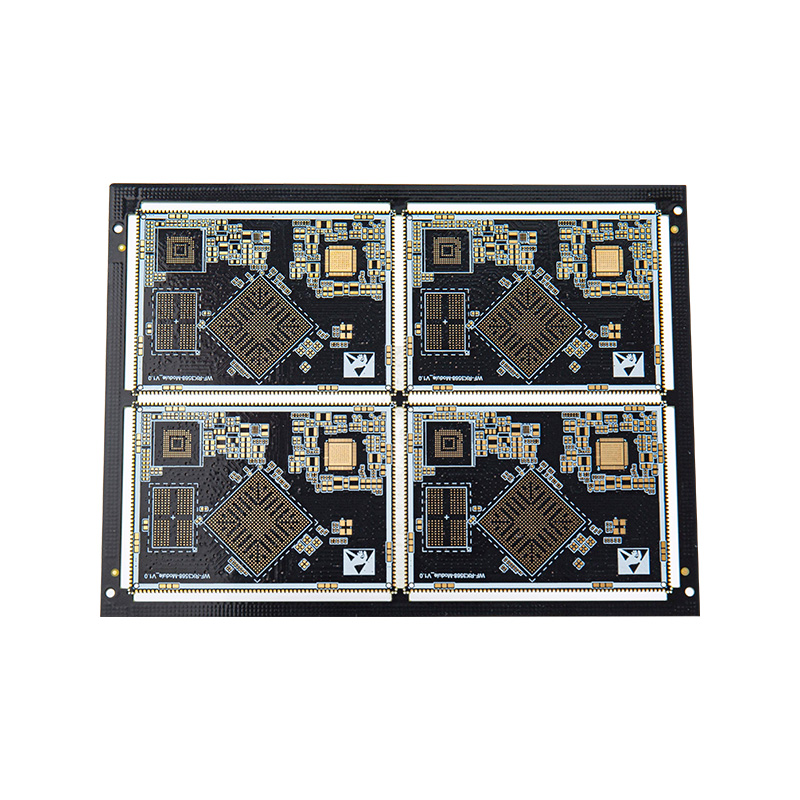

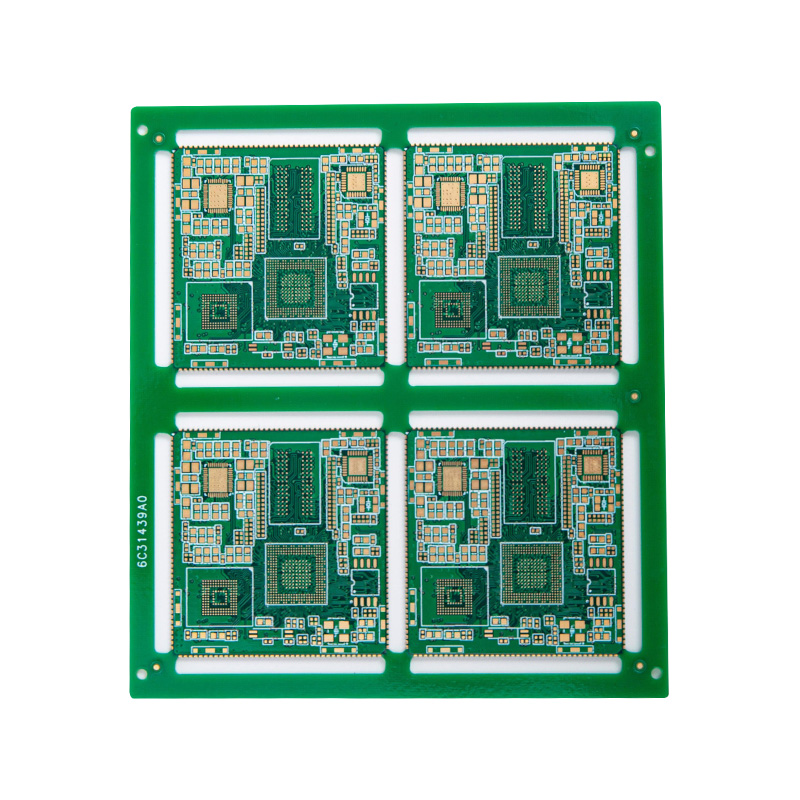

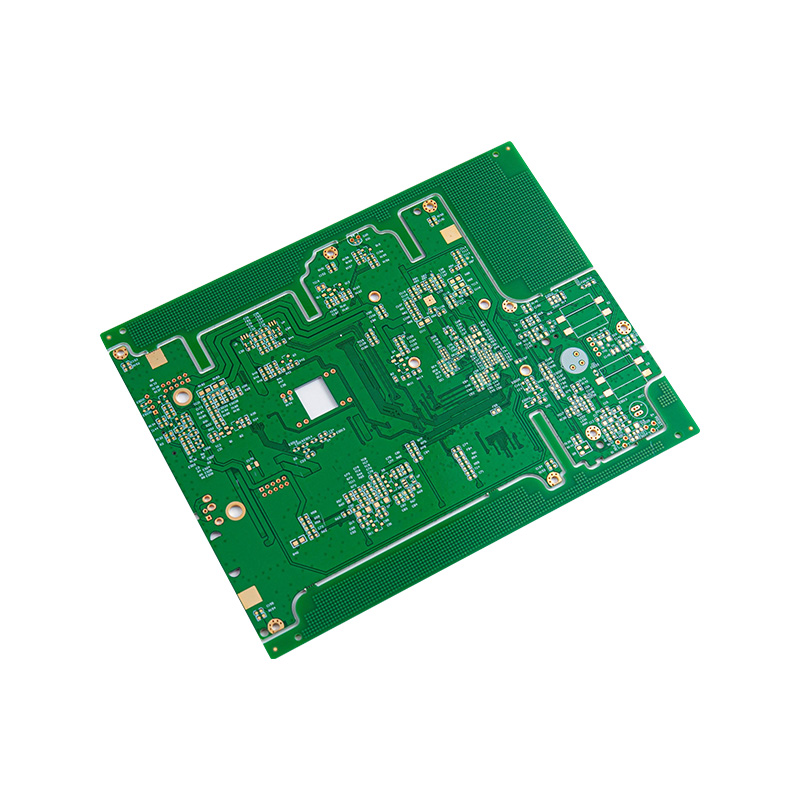

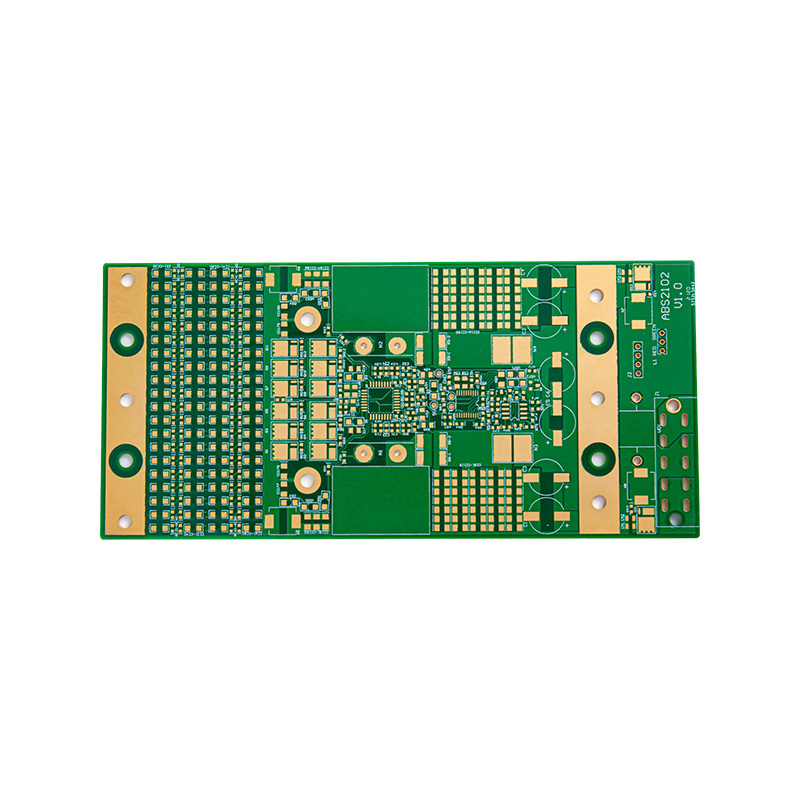

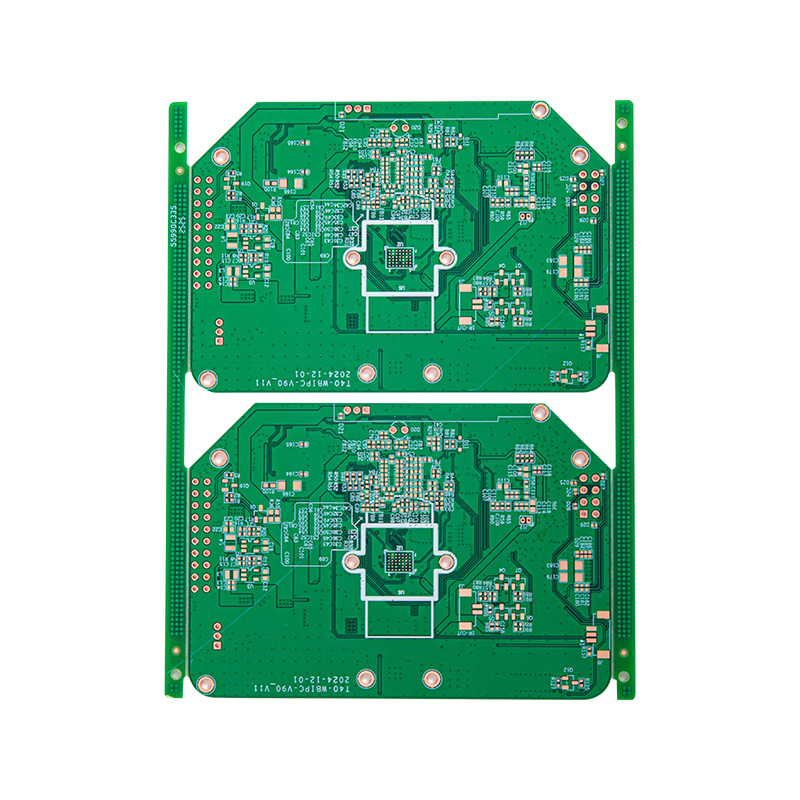

Pemasok Papan PCB Multilapis

PCB multilayer adalah arsitektur inti dari desain elektronik modern. Mereka secara tepat melaminasi beberapa lapisan grafis konduktif ke lapisan isolasi untuk membentuk sistem saling berhubungan yang sangat terintegrasi. Keunggulannya adalah kepadatan kabel yang luar biasa dan kekebalan interferensi yang kuat. Desain tumpukan yang fleksibel, mulai dari 1 hingga 32 lapisan, memungkinkan fungsionalitas sirkuit kompleks dalam tapak kompak dalam kisaran ketebalan papan 0,3 mm hingga 6 mm. Dengan ketebalan tembaga opsional mulai dari 0,5 oz hingga 5 oz dan berbagai penyelesaian permukaan seperti emas berlapis nikel dan penyemprotan timah, produk ini memastikan kinerja kelistrikan yang sangat baik dan keandalan jangka panjang. Lebar garis/ruang minimum 3 mil dan rasio aspek 10:1 semakin memenuhi tuntutan kemasan dengan kepadatan tinggi. Oleh karena itu, PCB multilapis tidak hanya menjadi jantung peralatan komunikasi kelas atas, sistem kontrol elektronik otomotif, dan komputer industri, namun juga fondasi teknologi utama untuk mencapai kinerja tinggi dan ukuran kompak di bidang mutakhir seperti ruang angkasa dan peralatan medis presisi.

Tentang
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. adalah Tiongkok Pemasok Papan PCB Multilapis dan Pabrik Papan PCB Multilapis Grosir. Perusahaan ini berlokasi di Taman Industri PCB Tiongkok, Kawasan Pengembangan Ekonomi Guangde, Provinsi Anhui. Didirikan pada Oktober 2013, pabrik kami menempati area seluas 20.000 meter persegi dan mempekerjakan 110 staf, termasuk lebih dari 7 insinyur profesional dengan pengalaman lebih dari 15 tahun. Produk PCB perusahaan meliputi papan 1-32 lapis, papan Tg tinggi, papan tembaga tebal, papan fleksibel-kaku, papan frekuensi tinggi, papan laminasi dielektrik hibrida, papan lubang tembus, papan berbasis logam, dan papan bebas halogen. Tersedia pembuatan prototipe cepat PCB presisi tinggi, dengan pesanan massal untuk papan satu dan dua sisi dikirim dalam 6-7 hari, papan 4-8 lapis dalam 9-20 hari, papan 10-16 lapis dalam 20-25 hari, papan 16-32 lapis dalam 25-45 hari, papan HDI dalam 25 hari, dan prototipe dua sisi dapat dikirim dalam waktu 24 jam. Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan profesional kepada pelanggan global, dan kami memiliki kemampuan untuk mengirimkan baik dalam jumlah besar maupun kecil. Proses perawatan permukaan produk kami lengkap. Jenis bahan dasar meliputi FR-1, 22F, CEM-1, CEM-3, FR-4 (dengan Tg tinggi, bebas halogen, dll.), papan frekuensi tinggi, dan substrat logam. Semua jenis produk telah lulus sertifikasi sistem manajemen mutu internasional ISO9001, ISO14001, ISO45001, IATF16949, serta sertifikasi keamanan UL. Jaringan penjualan kami meluas dari daerah pedalaman hingga Asia Tenggara, Eropa, dan Amerika. Dalam persaingan pasar yang ketat, kami selalu menerima pujian tinggi dari pelanggan.
Sertifikat Kehormatan
  • NQA
  • Sertifikat UL
  • Sertifikasi Produk
  • Sertifikasi Produk
Berita
PCB berlapis-lapis Pengetahuan Industri

Menyeimbangkan Integritas Sinyal, Distribusi Daya, dan Impedansi dalam Desain Stack-up PCB Multilayer

Pentingnya Desain Stack-up Ilmiah

Dalam desain elektronik berkecepatan tinggi, konfigurasi lapisan dalam a PCB berlapis-lapis adalah fondasi kinerja kelistrikan. Susunan ilmiah tidak hanya sekedar mengatur jejak; ini bertindak sebagai pertahanan utama terhadap Interferensi Elektromagnetik (EMI) dan memastikan pengiriman daya yang stabil.

  • Manajemen Jalur Pengembalian Sinyal: Dengan menempatkan lapisan sinyal berdekatan dengan bidang tanah padat (GND), kami memastikan jalur kembali terpendek. Hal ini mengurangi induktansi loop dan secara signifikan menurunkan radiasi EMI.
  • Kontrol Impedansi: Kontrol yang tepat atas ketebalan bahan dielektrik (Prepreg dan Core) dan lebar jejak memungkinkan impedansi karakteristik yang konsisten (misalnya, diferensial ujung tunggal 50Ω atau 100Ω), yang sangat penting untuk transmisi data berkecepatan tinggi.
  • Pemisahan Daya: Menempatkan daya (VCC) dan bidang tanah dalam jarak yang dekat akan menciptakan kapasitansi bidang, yang membantu menyaring kebisingan frekuensi tinggi dan menstabilkan Jaringan Pengiriman Daya (PDN).

Anhui Hongxin Elektronik Technology Co, Ltd. , yang berlokasi di China PCB Industrial Park di Guangde, menghadirkan keahlian lebih dari satu dekade untuk proyek multilapis yang kompleks. Fasilitas kami mencakup 20.000 meter persegi dan dikelola oleh tim insinyur profesional dengan pengalaman lebih dari 15 tahun. Kami mengkhususkan diri dalam memproduksi papan dari 1 hingga 32 lapisan, menggunakan bahan canggih seperti Tg FR-4 tinggi, laminasi frekuensi tinggi, dan struktur dielektrik hibrid untuk memenuhi persyaratan penumpukan yang paling menuntut.

Perbandingan Parameter Teknis: PCB Multilayer Standar vs. Kinerja Tinggi

Memilih parameter yang tepat sangat penting untuk menyeimbangkan biaya dan kinerja. Di bawah ini adalah perbandingan spesifikasi umum yang ditangani oleh tim teknik kami:

Fitur PCB Multilapis Standar Multilapis Presisi Tinggi (Hongxin) Manfaat Desain
Jumlah Lapisan 4 - 8 Lapisan Hingga 32 Lapisan Mendukung perutean kepadatan ultra-tinggi
Toleransi Impedansi ±10% ±5% (Kontrol Ketat) Memastikan integritas sinyal untuk I/O berkecepatan tinggi
Minimal. Ketebalan Dielektrik 4 juta 2,5 juta Kopling kapasitif yang lebih kuat untuk PDN
Melalui Teknologi Hanya melalui lubang Vias Buta & Terkubur / HDI Mengurangi kapasitansi parasit dan menghemat ruang
Akurasi Pendaftaran ±3 juta ±1,5 juta Mencegah ketidakselarasan antar lapisan dalam jumlah lapisan tinggi

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Bagaimana Anhui Hongxin Elektronik Technology Co, Ltd. mendukung pembuatan prototipe cepat untuk desain multilapis yang kompleks?

Kami memahami bahwa waktu pemasaran sangatlah penting. Anhui Hongxin Elektronik Technology Co, Ltd. menawarkan layanan pembuatan prototipe cepat dengan presisi tinggi. Kami dapat mengirimkan papan 4-8 lapis dalam waktu 9-20 hari, dan bahkan untuk papan 16-32 lapis yang sangat kompleks, kami mempertahankan jangka waktu efisien dalam 25-45 hari. Alur kerja desain hingga produksi kami yang efisien, didukung oleh sertifikasi ISO9001 dan IATF16949, memastikan bahwa kecepatan tidak pernah mengorbankan kualitas.

Q2: Bahan apa yang digunakan Anhui Hongxin Elektronik Technology Co, Ltd. untuk aplikasi frekuensi tinggi atau suhu tinggi?

Persediaan material kami sangat luas untuk memenuhi berbagai kebutuhan industri. Anhui Hongxin Elektronik Technology Co, Ltd. menggunakan bahan dasar termasuk FR-4 (Tg Tinggi dan bebas Halogen), laminasi frekuensi tinggi untuk aplikasi RF, dan substrat logam untuk manajemen termal. Kami juga menawarkan papan laminasi dielektrik hibrid, yang memungkinkan pelanggan menggabungkan material berbeda dalam satu tumpukan untuk mengoptimalkan biaya dan kinerja frekuensi tinggi.

Q3: Dapatkah Anhui Hongxin Electronic Technology Co., Ltd. menangani pesanan global dalam jumlah kecil dan skala besar?

Ya. Dengan pabrik seluas 20.000 meter persegi dan 110 staf yang berdedikasi, Anhui Hongxin Elektronik Technology Co, Ltd. memiliki kemampuan serbaguna untuk menghasilkan batch penelitian dan pengembangan kecil dan jumlah produksi skala besar. Jaringan penjualan kami sudah tersebar di Asia Tenggara, Eropa, dan Amerika, didukung oleh sertifikasi keselamatan UL dan komitmen terhadap layanan profesional yang telah membuat kami mendapat pujian tinggi di pasar global.
