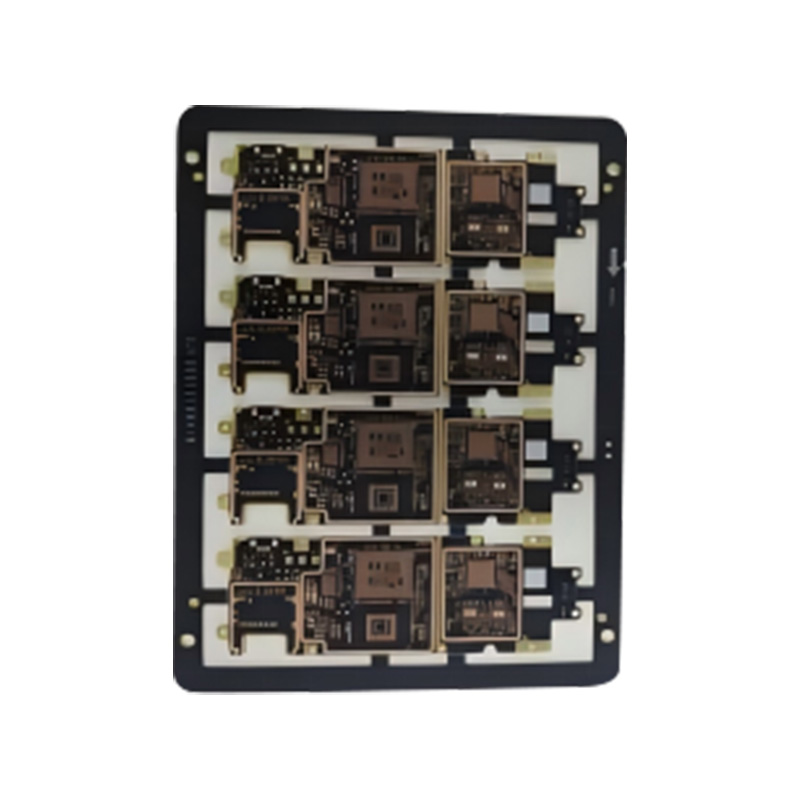

Papan Interkoneksi Kepadatan Tinggi (HDI) Kustom

Rumah / Produk / PCB / Papan Interkoneksi Kepadatan Tinggi (HDI).

Produsen Papan Interkoneksi Kepadatan Tinggi (HDI)

Papan High-Density Interconnects (HDI) mewakili miniaturisasi mutakhir dan integrasi tinggi dalam teknologi papan sirkuit cetak. Definisi intinya terletak pada pemanfaatan struktur canggih seperti mikrovia buta dan terkubur untuk mencapai kepadatan interkoneksi yang jauh melebihi PCB tradisional dalam unit area yang lebih kecil. Fitur paling menonjol dari teknologi ini adalah dukungannya terhadap perutean yang sangat halus, seperti lebar dan jarak garis yang sangat halus hingga 3 mil (0,075mm), dan rasio ketebalan terhadap bukaan hingga 10:1. Hal ini memungkinkan konstruksi arsitektur sirkuit kompleks dengan hingga 32 lapisan dalam ketebalan papan mulai dari 0,3 mm hingga 6 mm. Berbagai penyelesaian permukaan, mulai dari penyemprotan timah hingga emas berlapis nikel, tersedia untuk memenuhi persyaratan kinerja kelistrikan yang menuntut. Oleh karena itu, papan HDI telah menjadi pilihan utama untuk perangkat elektronik modern yang mengutamakan desain ringan, tipis, pendek, dan kompak. Mereka banyak digunakan pada motherboard inti untuk ponsel pintar 5G, mikromodul untuk perangkat wearable kelas atas, dan sistem sirkuit presisi dengan keandalan tinggi di industri dirgantara, memberikan dukungan teknis penting untuk meningkatkan fungsionalitas dan miniaturisasi perangkat elektronik.

Tentang
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd.
Anhui Hongxin Electronic Technology Co., Ltd. adalah Tiongkok Produsen Papan Interkoneksi Kepadatan Tinggi (HDI) dan Perusahaan Papan Interkoneksi Kepadatan Tinggi (HDI) Kustom. Perusahaan ini berlokasi di Taman Industri PCB Tiongkok, Kawasan Pengembangan Ekonomi Guangde, Provinsi Anhui. Didirikan pada Oktober 2013, pabrik kami menempati area seluas 20.000 meter persegi dan mempekerjakan 110 staf, termasuk lebih dari 7 insinyur profesional dengan pengalaman lebih dari 15 tahun. Produk PCB perusahaan meliputi papan 1-32 lapis, papan Tg tinggi, papan tembaga tebal, papan fleksibel-kaku, papan frekuensi tinggi, papan laminasi dielektrik hibrida, papan lubang tembus, papan berbasis logam, dan papan bebas halogen. Tersedia pembuatan prototipe cepat PCB presisi tinggi, dengan pesanan massal untuk papan satu dan dua sisi dikirim dalam 6-7 hari, papan 4-8 lapis dalam 9-20 hari, papan 10-16 lapis dalam 20-25 hari, papan 16-32 lapis dalam 25-45 hari, papan HDI dalam 25 hari, dan prototipe dua sisi dapat dikirim dalam waktu 24 jam. Kami berkomitmen untuk menyediakan produk berkualitas tinggi dan layanan profesional kepada pelanggan global, dan kami memiliki kemampuan untuk mengirimkan baik dalam jumlah besar maupun kecil. Proses perawatan permukaan produk kami lengkap. Jenis bahan dasar meliputi FR-1, 22F, CEM-1, CEM-3, FR-4 (dengan Tg tinggi, bebas halogen, dll.), papan frekuensi tinggi, dan substrat logam. Semua jenis produk telah lulus sertifikasi sistem manajemen mutu internasional ISO9001, ISO14001, ISO45001, IATF16949, serta sertifikasi keamanan UL. Jaringan penjualan kami meluas dari daerah pedalaman hingga Asia Tenggara, Eropa, dan Amerika. Dalam persaingan pasar yang ketat, kami selalu menerima pujian tinggi dari pelanggan.
Sertifikat Kehormatan
  • NQA
  • Sertifikat UL
  • Sertifikasi Produk
  • Sertifikasi Produk
Berita
Papan Interkoneksi Kepadatan Tinggi (HDI). Pengetahuan Industri

Panduan Komprehensif untuk Papan High-Density Interconnect (HDI).

Dalam upaya tiada henti untuk menciptakan perangkat elektronik yang lebih kecil, lebih cepat, dan lebih bertenaga, teknologi High-Density Interconnect (HDI) telah muncul sebagai teknologi yang sangat penting. Panduan ini menggali aspek inti dari Papan Interkoneksi Kepadatan Tinggi (HDI). , mulai dari proses manufaktur mendasar dan ilmu material hingga strategi desain khusus aplikasi dan pertimbangan rantai pasokan bagi para profesional.

Manufaktur HDI Inti: Microvias dan Garis Ultra-Halus

Kemampuan yang menentukan dari papan HDI terletak pada struktur canggih yang memungkinkan kepadatan dan miniaturisasi komponen yang belum pernah terjadi sebelumnya.

Teknologi Utama Deskripsi dan Dampak
Microvias (Buta/Terkubur) Via yang dibor dengan laser dengan diameter biasanya kurang dari 150µm. Mereka menghubungkan lapisan yang berdekatan tanpa melewati seluruh papan, menghemat ruang penting dan memungkinkan jalur perutean yang lebih langsung, yang merupakan hal mendasar untuk desain yang kompleks dan kompak.
Penelusuran Garis Sangat Halus Kemampuan untuk menghasilkan lebar jejak dan jarak sehalus 3 mil (0,075mm). Hal ini memungkinkan jumlah koneksi yang jauh lebih tinggi di area tertentu, yang secara langsung mendukung penggunaan komponen ball grid array (BGA) yang canggih.
Rasio Aspek Tinggi Kemampuan untuk mencapai rasio ketebalan pelat terhadap bukaan hingga 10:1. Hal ini penting untuk melapisi mikrovia yang dalam dan berdiameter kecil secara andal, memastikan konektivitas listrik dalam tumpukan HDI multi-lapis.

Produsen yang berspesialisasi dalam HDI, seperti Anhui Hongxin Electronic Technology Co., Ltd., memanfaatkan teknologi ini untuk membuat papan kompleks dengan ketebalan mulai dari 0,3 mm hingga 6 mm dan hingga 32 lapisan, yang menjadi tulang punggung perangkat kompak modern.

Alur Kerja Pengembangan HDI: Dari Desain hingga Pengiriman

Keberhasilan membawa desain HDI ke produksi massal memerlukan proses yang mendetail dan berurutan.

  • Tinjauan Desain dan Rekayasa: Fase awal ini sangat penting. Hal ini melibatkan verifikasi aturan desain (DRC), perencanaan penumpukan lapisan, dan pemilihan material yang sesuai (misalnya, Tg FR-4 tinggi untuk keandalan termal). Kolaborasi yang erat dengan tim teknis pabrikan Anda pada tahap ini akan mencegah penundaan yang mahal.
  • Laminasi dan Fabrikasi Berurutan: Papan HDI dibuat melalui beberapa siklus laminasi. Inti dibuat terlebih dahulu, diikuti oleh lapisan mikrovia yang berurutan. Proses seperti pengeboran laser, pelapisan tembaga yang presisi, dan pencitraan pola dilakukan berulang-ulang, sehingga menuntut kontrol proses yang luar biasa.
  • Pengujian dan Jaminan Kualitas: Mengingat kompleksitasnya, pengujian kelistrikan (termasuk pengujian berbasis wahana terbang atau perlengkapan) wajib dilakukan untuk memverifikasi konektivitas dan isolasi jaringan. Pengujian kontrol impedansi juga umum dilakukan pada desain kecepatan tinggi.

Produsen terkemuka mengoptimalkan alur kerja ini untuk menawarkan waktu tunggu yang kompetitif. Misalnya, siklus produksi 25 hari yang terstruktur untuk pesanan HDI dalam jumlah besar menyeimbangkan proses produksi secara menyeluruh dengan kebutuhan waktu ke pasar, sementara layanan pembuatan prototipe cepat 24 jam mendukung verifikasi desain awal.

Pemilihan Material untuk Keandalan dan Kinerja HDI

Pilihan bahan dasar dan hasil akhir berdampak langsung pada fungsionalitas, daya tahan, dan hasil papan HDI.

  • Bahan Substrat:
    • Standar & Tinggi-Tg FR-4: Pekerja keras untuk banyak aplikasi. Nilai Tg tinggi sangat penting untuk penyolderan bebas timah dan pengoperasian di lingkungan bersuhu lebih tinggi.
    • Laminasi Khusus: Untuk aplikasi frekuensi/kecepatan tinggi (misalnya modul 5G), material dengan kerugian rendah seperti Rogers atau keramik hidrokarbon khusus dapat diintegrasikan ke dalam tumpukan.
    • Bahan Lentur dan Kaku-Fleks: Film polimida digunakan di area yang memerlukan pembengkokan, memungkinkan faktor bentuk inovatif pada perangkat yang dapat dikenakan dan perangkat elektronik kompak.
  • Permukaan Selesai: Hasil akhir harus sesuai untuk komponen dengan nada halus. Immersion Gold (ENIG) menawarkan permukaan datar yang sangat baik untuk menyolder dan mengikat kawat, sementara Immersion Silver atau formulasi OSP tingkat lanjut memberikan alternatif hemat biaya untuk kasus penggunaan tertentu.

HDI sebagai Penggerak Inovasi di Industri Utama

Teknologi HDI bukan hanya jenis PCB; ini adalah solusi strategis untuk inovasi produk.

  • Ponsel Cerdas 5G dan Teknologi Konsumen: HDI memungkinkan miniaturisasi ekstrem yang diperlukan untuk mengemas beberapa modul antena 5G, prosesor canggih, dan baterai besar ke dalam profil yang ramping. Hal ini memungkinkan penggunaan teknik chip-on-board (COB) dan package-on-package (PoP).
  • Dirgantara dan Medis dengan Keandalan Tinggi: Di bidang ini, nilai HDI terletak pada keandalan dan kepadatan kinerja. Hal ini memungkinkan lebih banyak fungsi dalam kotak avionik atau monitor medis portabel dengan ruang terbatas, sering kali menggunakan konstruksi kaku-fleksibel untuk daya tahan.
  • Elektronik Otomotif Tingkat Lanjut: Karena kendaraan lebih banyak menggunakan ADAS (Advanced Driver Assistance Systems) dan infotainment di dalam kendaraan, papan HDI mengelola jaringan berkecepatan tinggi yang kompleks antara sensor, kamera, dan unit kontrol, yang seringkali memerlukan kepatuhan terhadap standar tingkat otomotif seperti IATF 16949.

Pertanyaan Umum

Apa sebenarnya yang mendefinisikan papan sebagai PCB "HDI"?

PCB HDI terutama ditentukan oleh kepadatan kabel per satuan luas yang lebih tinggi dibandingkan dengan PCB tradisional. Hal ini dicapai melalui fitur-fitur khusus:

  1. Mikrovia: Penggunaan vias buta dan/atau terkubur dengan diameter biasanya ≤150µm.
  2. Garis dan Ruang yang Lebih Halus: Lebar jejak dan jarak bebas 3 mil (0,075 mm) atau kurang.
  3. Kepadatan Pad Koneksi Lebih Tinggi: Kemampuan untuk mengakomodasi komponen dengan nada yang sangat halus (misalnya, BGA dengan nada <0,5 mm).
  4. Lapisan Penumpukan Berurutan: Seringkali melibatkan beberapa siklus laminasi untuk membuat lapisan yang saling berhubungan.

Papan yang menggabungkan beberapa unsur tersebut, terutama mikrovia, umumnya tergolong HDI.

Kapan saya harus mempertimbangkan untuk menggunakan desain HDI dibandingkan PCB multilapis standar?

Anda harus benar-benar mempertimbangkan teknologi HDI ketika desain Anda menghadapi satu atau lebih tantangan berikut:

  • Batasan Ruang: Penutup produk sangat kecil (misalnya, ponsel cerdas ultra-tipis yang dapat dipakai dan didengar).
  • Komponen Jumlah Pin Tinggi: Anda perlu mengeluarkan CPU, FPGA, atau chip memori modern dengan jejak BGA yang halus.
  • Persyaratan Kinerja Sinyal Tinggi: Anda memerlukan jalur sinyal yang lebih pendek dan langsung untuk kinerja kelistrikan yang unggul (misalnya, kecepatan lebih tinggi, lebih sedikit cross-talk).
  • Peningkatan Fungsionalitas dalam Ukuran yang Sama: Anda perlu menambahkan fitur-fitur baru yang signifikan ke suatu produk tanpa meningkatkan jejak PCB-nya.

Jika desain Anda hanya menggunakan komponen berukuran besar dan memiliki ruang papan yang cukup, multilayer standar mungkin lebih hemat biaya.

Mengapa papan HDI lebih mahal, dan bagaimana cara mengelola biaya?

Peningkatan biaya berasal dari:

  • Proses Kompleks: Langkah produksi tambahan seperti laminasi berurutan, pengeboran laser, dan pencitraan yang lebih presisi.
  • Peralatan Canggih: Kebutuhan akan mesin manufaktur dan inspeksi presisi tinggi.
  • Hasil Lebih Rendah Awalnya: Kompleksitas tersebut dapat menyebabkan hasil produksi yang lebih rendah, terutama untuk desain baru atau yang sangat kompleks.

Strategi Manajemen Biaya:

  1. Optimalkan Jumlah Lapisan: Bekerja samalah dengan pabrikan Anda untuk menggunakan jumlah lapisan minimum yang diperlukan.
  2. Sederhanakan Melalui Struktur: Gunakan microvias hanya jika benar-benar diperlukan. Tumpukan "1 N 1" lebih murah dibandingkan HDI "lapisan apa pun".
  3. Desain untuk Kemampuan Manufaktur (DFM): Patuhi secara ketat pedoman DFM pabrikan untuk mencegah masalah hasil.
  4. Rencana Volume: Biaya unit berkurang secara signifikan dengan jumlah pesanan yang lebih tinggi karena pemanfaatan panel yang dioptimalkan dan amortisasi pengaturan.

Apa saja sertifikasi utama yang harus saya cari dari produsen papan HDI?

Sertifikasi adalah representasi dari kendali dan keandalan proses produsen. Yang paling penting meliputi:

  • IATF 16949: Standar manajemen kualitas otomotif. Hal ini menunjukkan komitmen tingkat atas terhadap pengendalian proses yang sistematis, ketertelusuran, dan perbaikan berkelanjutan—sangat berharga bahkan untuk proyek non-otomotif.
  • ISO 9001: Sertifikasi sistem manajemen mutu dasar.
  • Pengakuan UL: Memastikan material dan konstruksi papan memenuhi standar keselamatan, yang sering kali diwajibkan untuk produk akhir yang dijual di banyak wilayah.
  • Kepatuhan Standar IPC: Meskipun bukan merupakan sertifikasi, kepatuhan terhadap standar seperti IPC-6012 (kinerja) dan IPC-6018 (HDI) merupakan indikator kuat kemampuan teknis.

Pabrikan seperti Anhui Hongxin Electronic Technology Co., Ltd., yang memegang sertifikasi IATF 16949, ISO, dan UL, menunjukkan kerangka kerja yang kuat untuk memproduksi papan HDI yang andal.

Bagaimana cara kerja prototipe cepat untuk papan HDI dengan siklus produksi massal 25 hari?

Pendekatan dua tingkat ini dirancang untuk mendukung inovasi dan penskalaan:

  1. Pembuatan Prototipe Cepat (misalnya, 24-72 jam): Layanan ini menggunakan penjadwalan yang dipercepat untuk panel kecil (seringkali 1-5 buah). Ini berfokus pada validasi desain —memeriksa konektivitas listrik, fungsionalitas dasar, dan kesesuaian. Ini mungkin menggunakan toleransi yang sedikit longgar atau perkakas yang berbeda untuk mencapai kecepatan.
  2. Produksi Massal Terstruktur (misalnya, 25 hari): Setelah desain diverifikasi, produksi skala penuh dimulai. Hal ini melibatkan penyelesaian dan pembuatan semua perkakas khusus (file bor laser, pelat laminasi, perlengkapan pengujian), menjalankan pemeriksaan DFM penuh, dan memproduksi pesanan pada panel besar dengan kontrol proses yang ketat untuk hasil dan konsistensi yang optimal. Siklus 25 hari mencakup alur kerja yang lengkap dan optimal untuk pesanan volume.

Model ini memungkinkan perusahaan untuk mengulangi desain dengan cepat tanpa komitmen dan kemudian bertransisi dengan lancar ke rantai pasokan volume yang andal dan hemat biaya.
