Apa itu Desain PCB? Tips Dasar, Langkah, Penumpukan & Pemecahan Masalah

Apa itu Desain PCB?

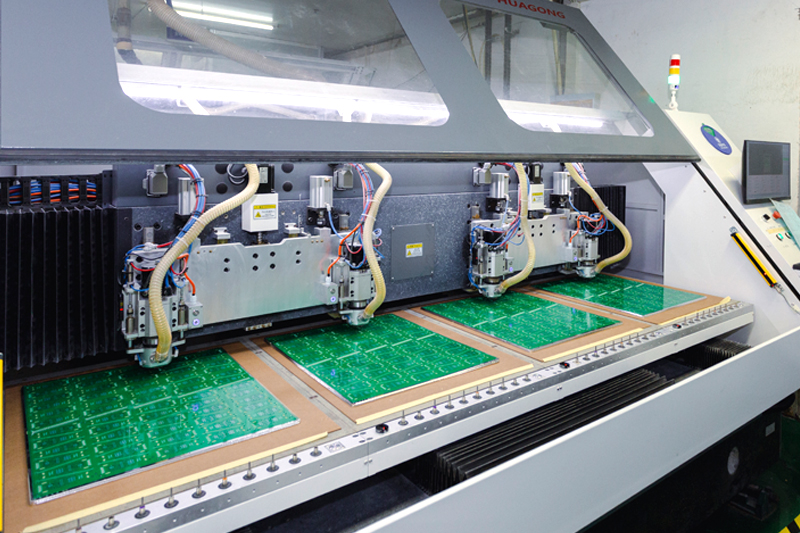

Desain PCB adalah proses menerjemahkan skema rangkaian elektronik menjadi tata letak papan fisik yang dapat diproduksi. Perancang menentukan letak setiap komponen, bagaimana jejak tembaga menghubungkannya, berapa banyak lapisan yang dibutuhkan papan, dan bahan serta toleransi apa yang harus dipenuhi oleh pabrikan. Outputnya adalah sekumpulan file Gerber — format standar industri yang menggerakkan peralatan fabrikasi otomatis.

PCB yang sudah jadi lebih dari sekadar diagram pengkabelan yang dibuat permanen. Ini adalah struktur mekanis, sistem manajemen termal, dan lingkungan elektromagnetik sekaligus. Papan yang dirancang dengan baik mengarahkan sinyal dengan bersih, menghilangkan panas secara efisien, dan lulus pengujian EMC. Perangkat yang dirancang dengan buruk mungkin berfungsi di bangku cadangan, namun gagal di lapangan karena masalah kebisingan, crosstalk, atau integritas daya yang hanya muncul dalam kondisi pengoperasian sebenarnya.

Dasar-dasar dari PCB Desain Yang Harus Diketahui Setiap Insinyur

Sebelum membuka alat EDA apa pun, seorang desainer harus memahami beberapa konsep dasar yang mengatur setiap keputusan yang dibuat selama tata letak.

Lapisan dan Penumpukan

PCB terdiri dari lapisan tembaga dan dielektrik (isolasi) bergantian yang dilaminasi menjadi satu. Desain sederhana menggunakan 2 lapisan; papan dengan kepadatan komponen lebih tinggi atau persyaratan integritas sinyal yang lebih ketat menggunakan 4, 6, 8, atau lebih. Setiap lapisan mempunyai peran — perutean sinyal, referensi tanah, atau distribusi daya — dan susunan lapisan ini disebut tumpukan.

Impedansi dan Integritas Sinyal

Pada frekuensi tinggi, jejak tembaga berperilaku sebagai saluran transmisi. Ini impedansi karakteristik — ditentukan oleh lebar jejak, ketebalan tembaga, konstanta dielektrik, dan jarak ke bidang referensi terdekat — harus sesuai dengan impedansi sumber dan beban untuk mencegah pantulan. Kebanyakan antarmuka digital menargetkan diferensial ujung tunggal 50 Ω atau 100 Ω. Menyimpang dari nilai-nilai ini menyebabkan degradasi sinyal yang semakin buruk seiring dengan frekuensi.

Arus Balik dan Bidang Referensi

Setiap arus sinyal memiliki jalur kembali. Pada frekuensi tinggi, arus balik tersebut mengalir langsung di bawah jejak sinyal pada bidang referensi terdekat — bukan melalui jalur DC terpendek. Mengganggu jalur kembali ini , misalnya dengan merutekan jejak melintasi celah atau celah bidang, memaksa arus balik berputar dan menciptakan antena loop yang memancarkan EMI. Menjaga bidang referensi tetap kontinu dalam perutean berkecepatan tinggi adalah salah satu keputusan tata letak paling berdampak yang dibuat oleh seorang desainer.

Langkah-Langkah Desain Papan PCB

Proses desain PCB mengikuti urutan yang konsisten terlepas dari kompleksitas papan. Melewatkan langkah-langkah – terutama tinjauan desain awal – biasanya mengakibatkan proses yang mahal.

1. Pengambilan skema : Mendefinisikan semua komponen, sambungan jaringan, dan aturan kelistrikan pada alat EDA. Tetapkan jejak kaki untuk setiap simbol komponen.
2. Persyaratan dan batasan desain : Dimensi papan dokumen, jumlah lapisan, aturan jejak/ruang minimum, target impedansi, persyaratan termal, dan standar peraturan (IPC-2221, IPC-2152, dll.).
3. Definisi tumpukan : Pilih jumlah lapisan, bahan, ketebalan dielektrik, dan berat tembaga. Konfirmasikan target impedansi dengan fabrikator Anda sebelum perutean dimulai.
4. Penempatan komponen : Tempatkan komponen untuk meminimalkan panjang jejak untuk jaring kritis, mengelompokkan sirkuit terkait, menghormati zona termal, dan memenuhi batasan mekanis. Penempatan mendorong 80% kualitas perutean.
5. Perutean daya dan ground : Rutekan rel listrik dan buat bidang tanah sebelum perutean sinyal. Kapasitor pelepasan harus ditempatkan sedekat mungkin dengan pin daya IC.
6. Perutean sinyal : Rutekan sinyal berkecepatan tinggi dan sensitif terlebih dahulu, pertahankan impedansi, minimalkan transisi, dan pertahankan pasangan diferensial berpasangan dan serasi panjangnya.
7. Pemeriksaan Aturan Desain (DRC) : Jalankan pemeriksaan otomatis untuk pelanggaran izin, jaring yang tidak tersambung, ukuran cincin annular, dan kendala fabrikasi.
8. Tinjauan generasi dan fabrikasi Gerber : Ekspor file produksi dan tinjau di penampil Gerber sebelum diserahkan. Konfirmasikan tumpukan, bor file, dan silkscreen dengan fabrikator.

Contoh Penumpukan PCB 6 Lapisan

Tumpukan 6 lapisan adalah peningkatan paling praktis dari papan 4 lapisan ketika desain melibatkan antarmuka berkecepatan tinggi, perutean BGA yang padat, atau persyaratan EMI yang ketat. Lapisan tambahan memungkinkan bidang referensi khusus untuk mengelompokkan lapisan sinyal bagian dalam, menciptakan lingkungan garis strip terkendali yang mengurangi radiasi dan crosstalk.

Susunan 6 lapisan standar untuk papan FR-4 1,6 mm:

Dengan L2 sebagai ground dan L4 sebagai power, Layer 3 berada dalam konfigurasi stripline yang sebenarnya — terjepit di antara dua bidang referensi — menjadikannya rumah yang tepat bagi sinyal yang paling sensitif terhadap noise. Prepreg tipis antara L1 dan L2 (biasanya 3–4 mil) menjaga lebar jejak 50 Ω dapat dicapai sekitar 4–5 mil, kompatibel dengan proses fabrikasi standar.

Cara Mengatasi Masalah PCB

Bahkan papan yang dirancang dengan baik terkadang datang dari fabrikasi dengan cacat, atau gagal setelah perakitan. Proses pemecahan masalah yang terstruktur — dibandingkan pertukaran komponen secara acak — akan menemukan kesalahan lebih cepat dan menghindari kerusakan tambahan.

Langkah 1: Inspeksi Visual Sebelum Menghidupkan

Di bawah pembesaran, periksa papan untuk mencari jembatan solder pada IC dengan nada halus, sambungan dingin (kusam dan berbutir daripada halus dan berkilau), komponen yang hilang atau terbalik, dan bekas kerusakan yang terlihat. Sebagian besar cacat perakitan terlihat sebelum instrumen apa pun diperlukan.

Langkah 2: Verifikasi Power Rail

Sebelum menerapkan daya penuh, ukur hambatan dari setiap rel daya ke ground dengan multimeter. Pembacaan yang rendah atau mendekati nol menunjukkan korsleting — penyebab umum termasuk jembatan solder, kapasitor rusak, atau komponen terpolarisasi terbalik. Setelah jelas, gunakan daya melalui pasokan cadangan terbatas saat ini yang ditetapkan tepat di atas konsumsi yang diharapkan. Rel yang runtuh karena beban menunjuk ke regulator yang kelebihan beban atau komponen hilir yang mengalami korsleting.

Langkah 3: Diagnosis Tingkat Sinyal

Jika rel dipastikan baik, gunakan osiloskop untuk memeriksa sinyal jam, mengatur ulang jalur, dan aktivitas bus komunikasi. Jam hilang, garis reset macet, atau bentuk gelombang SPI/I2C/UART yang salah setiap titik ke area kegagalan tertentu. Penganalisis logika lebih efisien daripada osiloskop dalam menangkap perilaku bus digital multi-sinyal dari waktu ke waktu.

Langkah 4: Pengujian Tingkat Komponen

Jika penelusuran sinyal mengisolasi komponen yang dicurigai, pengukuran resistansi dalam sirkuit (dengan daya dimatikan) dapat memastikan sambungan terbuka atau korsleting pada pasif. Untuk IC, membandingkan voltase pin dengan tabel kondisi pengoperasian di lembar data dengan cepat mempersempit apakah perangkat menerima sinyal suplai, referensi, dan pengaktifan yang benar. Ketika suatu komponen dipastikan rusak, gantilah dengan bagian yang diketahui bagus sebelum menarik kesimpulan — mengganti dengan bagian lain dari kumpulan yang berpotensi cacat tidak akan menyelesaikan apa pun.
