Perakitan PCB Hemat Biaya: Dari Mana Penghematan Sebenarnya Berasal

Perakitan PCB yang hemat biaya bukan hanya tentang menemukan produsen kontrak dengan harga terendah — ini adalah hasil keputusan yang dibuat jauh sebelum papan tersebut mencapai lantai pabrik. Pemilihan komponen, kepatuhan desain untuk manufaktur (DFM), strategi panelisasi, dan volume pesanan semuanya berkontribusi lebih besar terhadap total biaya perakitan dibandingkan harga per unit yang dikutip dari CM mana pun. Memahami asal usul biaya pada setiap tahap memungkinkan teknisi dan tim pengadaan mengambil keputusan tepat sasaran yang mengurangi pengeluaran tanpa mengorbankan kualitas atau keandalan.

Lima pengaruh tertinggi untuk perakitan PCB yang hemat biaya adalah:

• Standardisasi komponen dan daftar suku cadang pilihan: Menggunakan komponen dari daftar vendor yang disetujui pabrikan (AVL) dengan beberapa opsi sumber menghilangkan premi pembelian di tempat dan mengurangi risiko waktu tunggu pengadaan. Satu komponen sumber tunggal yang tidak memiliki stok dapat menunda seluruh proses produksi selama 8–16 minggu dan menambah 15–30% biaya BOM selama kekurangan alokasi.
• Kepatuhan desain-untuk-manufaktur (DFM): Papan yang dirancang tanpa tinjauan DFM menghasilkan biaya tersembunyi di bagian hilir — pengerjaan ulang manual, tingkat kerusakan yang lebih tinggi, peningkatan waktu inspeksi, dan biaya pemrograman untuk pengaturan pengambilan dan tempat yang rumit. Data industri secara konsisten menunjukkan hal itu 70–80% biaya produksi dibebankan pada tahap desain , sebelum satu komponen ditempatkan.

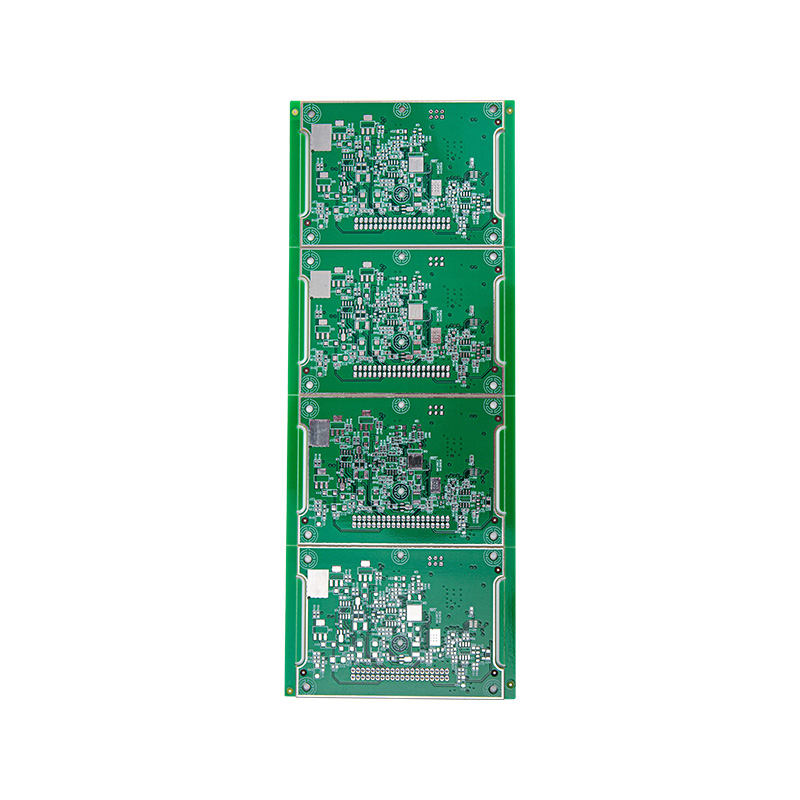

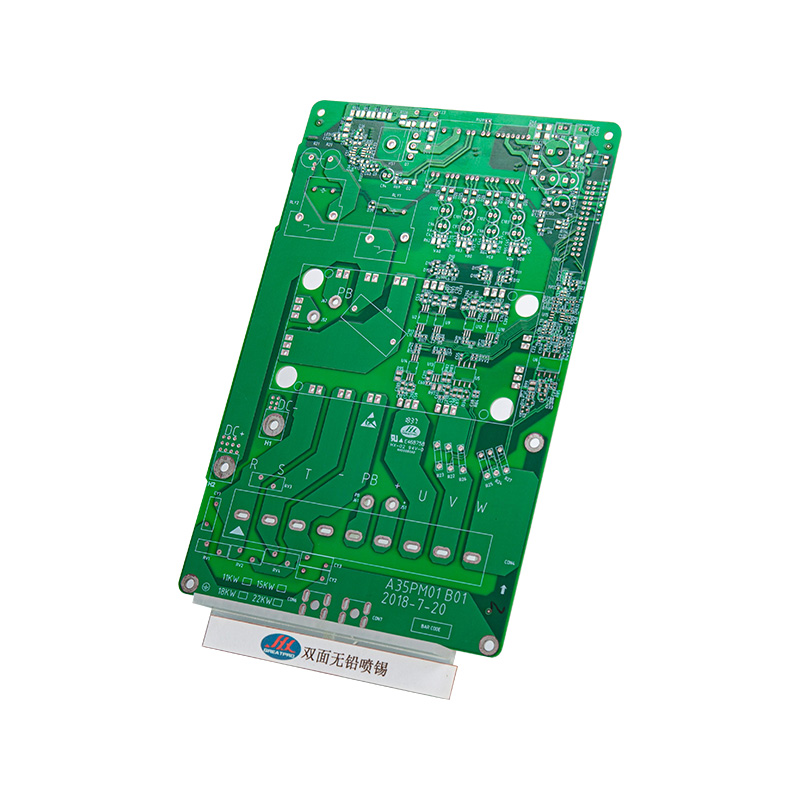

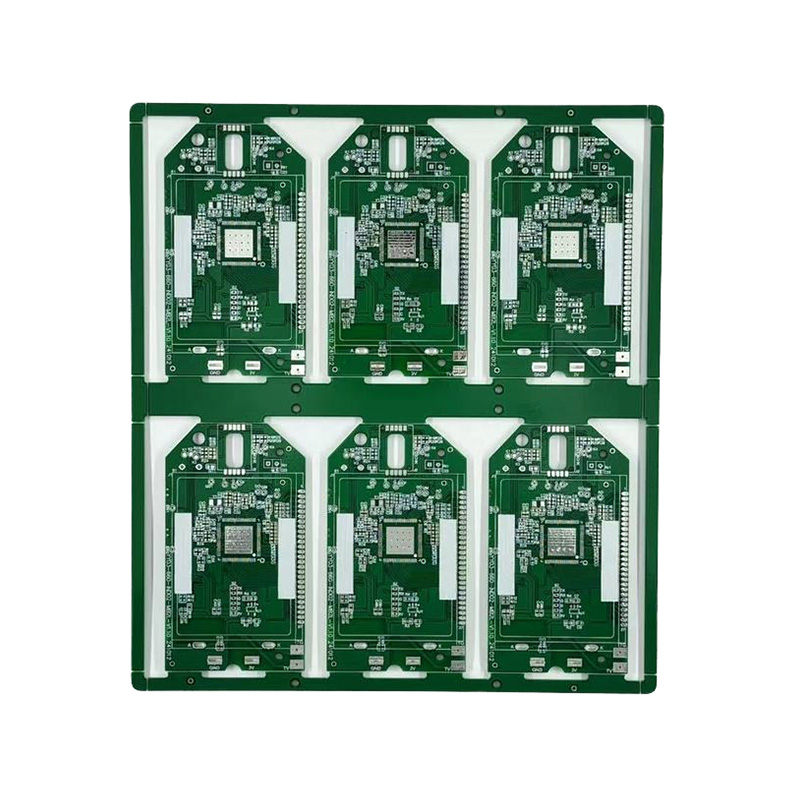

• Panelisasi: Mengelompokkan beberapa PCB ke dalam satu panel untuk pemrosesan SMT secara dramatis mengurangi biaya pengaturan per unit, pencetakan stensil, dan reflow. Untuk papan kecil (di bawah 100 cm²), panelisasi biasanya mengurangi biaya perakitan sebesar 30–50% per unit dibandingkan menjalankan papan individual.
• Rasio SMT versus lubang tembus: Penempatan teknologi pemasangan permukaan (SMT) sangat otomatis dan memerlukan biaya penyisipan melalui lubang (THT) yang sangat sedikit, yang sering kali memerlukan tenaga kerja manual. Setiap komponen THT dalam desain yang didominasi SMT menambah biaya yang tidak proporsional. Jika konektor lubang tembus diperlukan untuk kekuatan mekanis, alternatif press-fit menghilangkan penyolderan sepenuhnya.
• Konsolidasi volume dan akurasi perkiraan: Pabrikan kontrak menentukan harga perakitan pada amortisasi pengaturan atas kuantitas yang dijalankan. Pembuatan 500 unit papan sederhana dengan 50 komponen mungkin berharga $8–12 per papan dalam perakitan; papan yang sama dengan 5.000 unit biasanya turun menjadi $1,50–3,00. Perkiraan permintaan yang akurat yang memungkinkan konsolidasi volume adalah salah satu cara pengurangan biaya yang paling mudah diakses oleh tim pengadaan.

Penggerak Biaya Tersembunyi untuk Mengaudit Pengeluaran Perakitan Anda Saat Ini

Di luar biaya per unit yang jelas, beberapa item baris dalam faktur perakitan sering kali diabaikan selama perbandingan pemasok. Biaya NRE (rekayasa tidak berulang). — mencakup fabrikasi stensil, pemrograman, dan inspeksi artikel pertama — biasanya berkisar antara $150 hingga $800 per desain papan baru dan sering kali dimasukkan dalam harga yang dikutip untuk produksi kecil. Biaya stensil ($80–$250 untuk baja tahan karat yang dipotong laser) ditetapkan per revisi desain, sehingga perubahan desain yang sering dilakukan menjadi sangat mahal pada volume rendah. Selain itu, Pemeriksaan sinar-X dan perlengkapan pengujian fungsional dikenakan biaya pemasangan sebesar $500–$2,500 per jenis papan dan harus dievaluasi terhadap risiko cacat dan paparan garansi dari rakitan yang belum diuji, tidak hanya dikecualikan untuk mengurangi total faktur.

PCB Perangkat Lunak Desain Tata Letak: Memilih Alat yang Tepat untuk Alur Kerja Anda

Perangkat lunak desain tata letak PCB adalah alat utama yang menentukan semua biaya perakitan, kemampuan manufaktur, dan hasil kinerja. Pilihan platform EDA (otomatisasi desain elektronik) tidak hanya memengaruhi produktivitas perancang tetapi juga kualitas pemeriksaan DFM, keakuratan data simulasi, kemudahan kolaborasi dengan produsen kontrak, dan pemeliharaan file desain dalam jangka panjang. Tidak ada satu alat pun yang optimal secara universal — pilihan yang tepat bergantung pada kompleksitas desain, ukuran tim, anggaran, dan persyaratan integrasi.

Kemampuan Pemeriksaan DFM: Apa yang Harus Diperhatikan

Kemampuan pemeriksaan aturan DFM pada perangkat lunak desain tata letak PCB Anda terkait langsung dengan hasil dan biaya perakitan. Minimal, alat tersebut harus menerapkan: cincin annular minimum dan jarak bebas bor-ke-tembaga (untuk mencegah pecahnya bor), aturan ekspansi topeng solder (untuk mencegah penghubungan pada IC nada halus), jarak bebas tembaga-ke-tepi papan (untuk mencegah paparan jejak selama routing dan depaneling), dan deteksi tumpang tindih halaman (untuk menandai konflik penempatan komponen sebelum fabrikasi). Platform premium seperti Altium dan Cadence juga mengintegrasikan pemeriksaan jarak bebas 3D secara real-time dan perutean yang dikontrol impedansi dengan validasi tumpukan lapisan otomatis — kemampuan yang sangat penting untuk desain kecepatan tinggi di atas 1 GHz namun tidak memerlukan overhead untuk papan sinyal campuran yang lebih sederhana.

Output File dan Kompatibilitas CM

Terlepas dari perangkat lunak desain tata letak PCB mana yang digunakan, paket output yang dikirimkan ke produsen kontrak harus mencakup: file Gerber RS-274X untuk semua lapisan tembaga, file bor (format Excellon), garis besar papan (lapisan mekanis), masker solder dan lapisan silkscreen, BOM dalam format Excel atau CSV, dan file centroid/pick-and-place (koordinat XY dan rotasi untuk setiap komponen). Beberapa CM semakin menerima file desain asli ODB atau IPC-2581 sebagai pengganti Gerber, sehingga menawarkan data yang lebih kaya untuk tinjauan DFM dan mengurangi risiko kesalahan terjemahan. Mengonfirmasi format masukan pilihan CM Anda sebelum menyelesaikan rangkaian alat akan menghindari penundaan konversi file yang mahal selama tape-out.

Produsen PCB Putar Cepat: Apa Arti Istilah Sebenarnya

Produsen PCB putaran cepat adalah penyedia layanan fabrikasi dan perakitan yang telah membangun operasi mereka secara khusus berdasarkan waktu tunggu terkompresi — biasanya menawarkan fabrikasi papan kosong dalam 24–72 jam dan papan rakitan dalam 3–7 hari kerja, dibandingkan dengan waktu tunggu standar 10–15 hari dari produsen PCB volume konvensional. Kecepatan premium ini memerlukan biaya: biasanya harga perputaran cepat untuk papan kosong 3–8× lebih tinggi per unit daripada harga volume produksi, dan perakitan cepat memerlukan biaya tambahan sebesar 25–100% di atas standar EBT dan tarif per unit.

Alasan bisnis bagi produsen PCB giliran cepat paling kuat dalam tiga skenario: prototipe dan siklus iterasi desain dimana biaya waktu rekayasa jauh melebihi premi fabrikasi; darurat lini produksi dimana dewan yang gagal menghentikan jalur produksi dengan biaya waktu henti melebihi ribuan dolar per jam; dan peluncuran pasar jangka pendek dimana keunggulan penggerak pertama membenarkan biaya percepatan. Untuk volume produksi yang direncanakan, layanan perputaran cepat jarang dapat dibenarkan dalam hal biaya dan premi lebih baik diinvestasikan dalam menjaga persediaan pengaman pada rakitan yang telah dibangun sebelumnya.

Pemain Kunci di Pasar Quick Turn PCB

Pasar PCB perputaran cepat dikelompokkan menjadi tiga tingkatan berdasarkan geografi, jangkauan kemampuan, dan target pelanggan:

• Platform online yang berbasis di Tiongkok (JLCPCB, PCBWay, Seeed Fusion): Tawarkan harga absolut terendah untuk putaran cepat spesifikasi standar — papan 2 lapis 10 buah dalam 48 jam dengan harga di bawah $20 adalah standarnya. Perputaran perakitan 3–5 hari tersedia dengan inventaris komponen internal. Paling cocok untuk pekerjaan prototipe di mana biaya merupakan kendala utama dan dokumentasi sertifikasi peraturan tidak diperlukan.
• Spesialis putaran cepat Amerika Utara (Sirkuit Lanjutan, Sirkuit Sunstone, Sirkuit Sierra, Teknologi TTM): Menawarkan fabrikasi papan kosong 24–48 jam dengan sertifikasi penuh IPC Kelas 2 atau Kelas 3, material yang diakui UL, dan penanganan sesuai ITAR untuk aplikasi pertahanan dan ruang angkasa. Tersedia layanan perakitan dengan putaran 5–7 hari. Biaya per unit jauh lebih tinggi dibandingkan platform Tiongkok, namun waktu tunggu pengiriman, keamanan kekayaan intelektual, dan persyaratan kepatuhan terhadap peraturan menjadikan pengadaan dalam negeri wajib dilakukan untuk banyak aplikasi.
• Penyedia putaran cepat Eropa (Eurosirkuit, Multi-CB, Beta LAYOUT): Melayani pasar UE dengan waktu tunggu fabrikasi 1–5 hari, dokumentasi kualitas yang kompatibel dengan CE, dan pemrosesan yang sesuai dengan RoHS. Pemeriksaan DFM online dan penawaran harga instan adalah fitur standar. Pilihan tepat bagi tim desain yang berbasis di UE yang membutuhkan dewan yang bersumber secara lokal untuk penandaan CE atau dokumentasi kepatuhan REACH.

Apa yang Harus Diverifikasi Sebelum Melakukan Quick Turn Order

Komitmen waktu penyelesaian yang cepat hanya dapat diandalkan jika manajemen kapasitas dan sistem ketersediaan komponen dari pabrikan. Sebelum melakukan pemesanan waktu kritis, konfirmasikan:

• Semua komponen adalah stok internal di CM sebelum konfirmasi pesanan. Satu komponen yang kehabisan stok akan meruntuhkan seluruh jadwal perputaran cepat. CM yang bereputasi baik memberikan pemeriksaan ketersediaan BOM secara real-time sebelum menerima pesanan cepat.
• Tinjauan DFM disertakan dalam waktu tunggu yang dikutip, bukan tambahan. Beberapa CM mengutip waktu tunggu fabrikasi dari persetujuan DFM, bukan dari penempatan pesanan — suatu perbedaan yang dapat menambah 12–24 jam untuk penyelesaian sebenarnya.
• Waktu tunggu yang dikutip adalah hitungan hari kerja, bukan hari kalender. Giliran "5 hari" yang ditempatkan pada hari Rabu mungkin tidak dikirimkan hingga Rabu berikutnya ketika akhir pekan tidak termasuk.
• Pengujian dan inspeksi ditentukan. Perakitan putaran cepat tidak boleh mengabaikan pengujian kelistrikan — biaya untuk menerima papan yang rusak setelah menunggu 5 hari melebihi biaya wahana terbang atau uji fungsional dengan selisih yang signifikan.

Mengintegrasikan Ketiganya: Dari Desain hingga Produksi yang Optimal Biaya dan Perputaran Cepat

Hasil terkuat dalam pengembangan PCB berasal dari memperlakukan pemilihan perangkat lunak desain tata letak, optimalisasi biaya perakitan, dan pilihan pabrikan cepat sebagai sistem terintegrasi daripada keputusan independen. Kerangka praktis untuk mencapai integrasi ini:

1. Pilih perangkat lunak tata letak dengan kumpulan aturan DFM yang cocok dengan CM target Anda. Produsen quick turn terkemuka mempublikasikan tabel kemampuan proses mereka (jejak/ruang minimum, ukuran, berat tembaga, toleransi impedansi terkontrol). Memuat aturan-aturan ini ke alat EDA Anda pada awal proyek akan mendeteksi pelanggaran selama desain, bukan pada tinjauan DFM setelah penyerahan file.
2. Bangun pustaka komponen pilihan yang sesuai dengan inventaris CM Anda. Baik JLCPCB (perpustakaan LCSC) dan banyak CM domestik mempublikasikan inventaris komponen mereka secara online. Mendesain dengan suku cadang yang ditebar menghilangkan satu-satunya penyebab paling umum dari kegagalan jadwal perputaran cepat: penundaan pengadaan komponen.
3. Gunakan putaran cepat prototipe untuk memvalidasi desain sebelum melakukan volume. Biaya pembuatan prototipe putaran cepat senilai $500 yang menangkap kesalahan tata letak sangatlah kecil dibandingkan dengan EBT dan biaya material untuk menghentikan proses produksi 1.000 unit. Bangun satu atau dua siklus validasi putaran cepat ke dalam jadwal pengembangan sebagai biaya tetap, bukan variabel untuk dioptimalkan.
4. Transisi ke penetapan harga volume pada titik perubahan yang tepat. Kebanyakan CM menawarkan potongan harga yang berarti pada 100, 500, dan 1.000 unit. Setelah desain divalidasi dan volume dapat diprediksi, menggabungkan permintaan 3–6 bulan ke dalam satu pesanan menyeluruh dengan rilis terjadwal biasanya mengurangi biaya perakitan sebesar 40–60% dibandingkan pesanan cepat bulanan yang bergulir — bahkan memperhitungkan biaya penyimpanan inventaris.

Kombinasi praktik DFM yang disiplin dalam Perangkat lunak desain tata letak PCB , pendekatan yang ketat untuk perakitan PCB hemat biaya melalui keputusan desain dan pengadaan, serta pemahaman yang jelas tentang kapan hal tersebut akan dilakukan giliran cepat produsen PCB memberikan nilai asli dibandingkan jika pengeluaran tersebut merupakan pengeluaran premium yang dapat dihindari, membentuk landasan operasional manufaktur elektronik yang efisien pada skala apa pun.
